eQso, Amateur Radio to Connect the World

eQSO adalah klien/server software program yang dirancang oleh para Amateur Radio untuk menghubungkan Amateur Radio RF gateways dan repeaters melalui Internet. perangkat lunak dapat digunakan oleh Amateur Radio berlisensi dan Short Wave pendengar (SWL) dengan aturan-aturan yang harus diikuti. Sumber eQSO.

Di Indonesia eQso pertama kali dilakukan uji coba pada tanggal 29 Oktober 2002 pada repeater YB0ZZ, Uhf frekuensi 438.080, baca lebih lengkap pada http://eqso.0rari.net

Rekan Amateur yang ingin menggunakan eQSO sebagai PC Client atau RF Gateway dengan link atau repeater bisa melakukan registrasi dan downlaod software pada http://www.eqso.net/.

EQSO

Pada halaman registrasi kita isi data lengkap, dan IAR (IZIN AMATIR RADIO)/(RADIO AMATEUR LICENSE) yang sah dan masih berlaku. Untuk IAR kita scanner atau bisa di photo untuk di upload pada kolom copy of your license to register

EQSO register

Setelah registrasi satu atau dua hari, anda akan mendapatkan konfirmasi via e_mail:

eQSO Registration

Thank you for registering eQSO.

eQSO requires that you confirm your email address before we can process your registration.

To Confirm your e-mail address please click THIS link.

Lakukan confirmasi dengan click THIS link.

Jika anda telah melakukan confirmasi, satu atau beberapa hari eQSO akan memberikan registration key, seperti berikut:

eQSO Registration Key

Your eQSO Registration is complete.

You will need to enter the following information into your eQSO program

Callsign: XXXXXX (di delete)
Password: XXXXXXXX (di delete)
Software Key: XXXXXXXX-XXXXXXXX (di delete)

After the registration it can take up to one day, that you can connect to the server. Don't warry, please wait.

PLEASE - also delete the 'Welcome to eQSO' greeting in the comment line,
then enter your own name and location before connecting to the eQSO server.

NOTE - Keep this information safe: you may need it again if you change computer!

Jika proses registrasi selesai dengan sempurna anda telah mendapatkan Password & software Key.

A. PC CLIENT

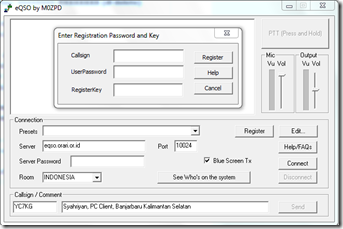

Jalankan sofware yang anda download. Awal menggunakan Sebagai PC Client lakukan register pada tampilan eQSO, click pada Register, masukan: callsign, UserPassword, RegisterKey.

Halaman eqso

Registrasi pada program eQSO selesai, click Conect.

Pada Server masukan alamat: eqso.orari.or.id

Pada Room pilih Indonesia, kita akan melihat Rekan-rakan amateur yang aktif baik pada pc client, link gateway atau pada Repeater Geteway.

Pada kolom Callsign/Comment, masukan Callsign, nama & QTH anda

Eqso contac

Untuk berkomunikasi pastikan computer telah terpasang microphone. Atur mic agar tidak over modulasi tekan PTT pada jendela eQso untuk komunikasi.

B. RF GATEWAYS

Penggunaan RF Gateways pada prinsipnya sama dengan PC Client. Untuk menggunakan ini jalankan program yang telah anda download pada eqso DOWNLOAD GATEWAY SOFTWARE HERE .

RF Gateways dapat digunakan secara bersama-sama dengan rekan-rekan amateur di sekitar kita dan lebih luas jangkauannya jika di link pada repeater. Penggunaan ini perlu kita bicarakan dengan Pengurus Lokal atau Pengurus Daerah setempat.

Registrasi pada eQSO RF Gateways, jika anda gunakan untuk repeater maka tambahkan pada callsign anda –R (Misalnya YB7ZGP-R), atau jika untuk link tambahkan –L (misalnya YC7KG-L).

Register RF gateway

Masukan UserPassword dan RegisterKey, seperti yang kita isi pada saat register di PC Client (UserPassword dan RegisterKey yang anda dapatkan dari eQSO melalui e_mail anda)

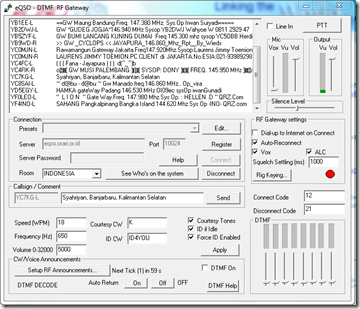

Rf gateway eqso

Pada Server masukan alamat: eqso.orari.or.id

Pada Room pilih Indonesia, kita akan melihat Rekan-rakan amateur yang aktif baik pada pc client, link gateway atau pada Repeater Geteway.

Pada kolom Callsign/Comment, masukan Callsign dan menambah -R (untuk repeater) atau –L (untuk link), nama & QTH anda


Interface

Agar bisa bekerja dengan Repeater atau link kita perlu menambah sedikit alat sebagai interface. Banyak contoh-contoh interface sederhana. Sumber skema ini di dapat pada:

Simple Radio PTT To Computer Interface Circuits
SSTV, PSK31, RTTY, CW, EchoLink, eQSO etc.
By Peter G4KQU, web site Http://www.g4kqu.co.uk

Interface 1 (by Peter G4KQU)

Pada interface ini menggunakan 2 buah transformers audio 600 ohm dan ic powered optocoupler RS 232, yang bertujuan untuk mengurangi interference computer pada transceiver

Interface-1

Daftar Komponen

3 x 1k ¼ watt resistors - 1 x 1.2k ¼ watt resistors
1 x 1k Potentiometer lin – 1 x 2.2uF 50v capacitor - 3 x 0.01uF capacitors
2 x (T1 & T2) 600 ohm transformers type 9000 RS Number 208-822
1 x IC1 optocoupler 4N25 RS Number 597-289
1 x Red LED (High sensitivity type) - 1 x Diode 1N4148 - 2 x 3.5mm Stereo plugs
1 x 9 Pin D plug ( Com port 1 or 2) & cover
Screened cable - Project Box

Interface 2 (by Peter G4KQU)

Pada skema ini tida menggunakan transformers audio & optocoupler, untuk menggerakan PTT dari RTS (pin7) dibantu dengan transistor BC108 atau atau jenis NPN transistor yang sejenis.

Interface-2

Daftar Komponen

1 x 1k ¼ watt resistors - 2 x 2.2k ¼ watt resistors
1 x 1k Potentiometer Lin - 1 x 2.2uF 50v capacitor - 4 x 0.01uF capacitors
1 x Red LED (High sensitivity type) - 2 x Diode 1N4148 - 2 x 3.5mm Stereo plugs
1 x BC108 Transistor - 1 x 9 Pin D plug ( Com port 1 or 2) & cover
Screened cable - Project Box

Interface 3 (by Peter G4KQU)

Interface pada Handy Tranceiver adalah combinasi antara mic dan PTT, audio diatur dari audio out computer & audio dari HT.

Interface-3

Daftar Komponen

3 x 2.2k ¼ watt resistors - 1 x 10k ¼ watt resistor - 1 x 10uF 50v capacitor
1 x 2.2uF 50v capacitor - 3 x 0.01uF capacitors - 1 x Red LED - 1 x Diode 1N4148 2 x 3.5mm Stereo plugs - 1 x BC108 Transistor
1 x 9 Pin D plug ( Com port 1 or 2) & cover
Screened Cable - Project Box

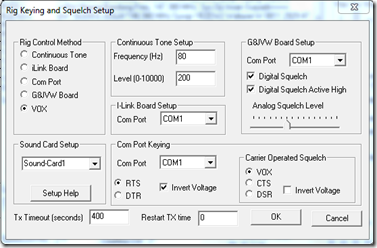

Pengaturan Rig Keying pada eQSO sebagai berikut:

Setup rig keying

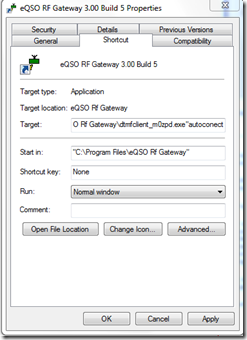

Pengaturan autoconnect pada PC

Dari shortcut click mouse kanan, propertis dan tambahkan autoconnect pada kolom:

Target: "C:\Program Files\eQSO Rf Gateway\dtmfclient_m0zpd.exe"autoconnect

Shortcut

Autoconect

Selamat ber QSO dengan anggota Amateur se Nusantara & Dunia. Perlu diperhatikan tata cara Komunikasi sesuai dengan aturan yang berlaku, Syahriyan YC7KG, 73….

Literature:

1. eQSO web site Http://www.eqso.org

2. Simple Radio PTT To Computer Interface Circuits
SSTV, PSK31, RTTY, CW, EchoLink, eQSO etc.
By Peter G4KQU
, web site Http://www.g4kqu.co.uk

3. http://eqso.orari.or.id/interface.html
